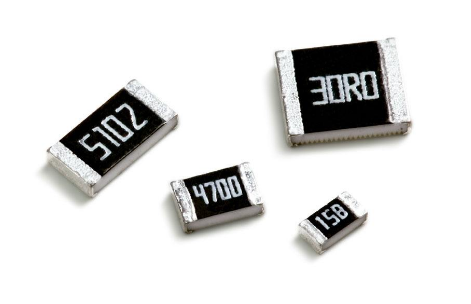

什么是貼片電阻器

　　貼片電阻是一種設計為貼片安裝的電阻器。這些SMD電阻器通常比傳統的電阻器小得多，因此在電路板上占用的空間也小得多。

　　貼片電阻中的是指表面貼裝器件，可以使用 “表面貼裝技術”直接安裝到PCB電路板上。表面貼裝技術的發明，既縮小了元器件的尺寸，又大大縮短了制造電路的時間。貼片電阻器通常只在專業制造的 PCB 中使用。

　　貼片電阻阻值怎么識別

　　三位數代碼識別

　　1、對于第一個貼片電阻阻值代碼為901，取前兩位數字作為電阻的基值。取前兩位有效數字基值為 “90”。然后，第三位數字為1到10的冪次方，為90*10=900Ω(代碼中的最后一位數字)。

　　2、現在對第二個電阻3R4，不需要處理任何乘法。需要做的就是把數值寫下來，R可以直接視為小數點，這里的阻值為3.4Ω

　　3、現在是第四個也是最后一個電阻R34。這個電阻與我們第二個例子類似，R可以直接視為小數點，但把小數點的位置移到了前面為0.34Ω。

　　四位數代碼識別

　　4、如4402，首先，取前面三位有效數字440，最后一位數字代表1到10的冪次方，為440*102=44000Ω;

　　5、如95R21，出現R可以視為小數點，這里直接讀解為95.21Ω。

　　總結：三位數和四位數組織代碼識別其實是一樣的，知道識別規則就很簡單了。
